不锈钢双层保温烟囱

更新时间:2015-01-03 11:57:59



不锈钢双层保温烟囱



 用途

    主要用于烟气、燃气、废气、微尘等物的排空排放,可广泛用于很多领域,典型应用为:集中空调系统冷冻机燃气的排放;锅炉燃气的排放;餐厅厨房油烟的排放;各种工业过程处理设备废弃的排放等。
    本产品具有重量轻、耐腐蚀、寿命长,保温、隔热性能好,外形美观、庄重,装卸简单等优点,是传统水泥烟囱、铁皮烟道等的理想替代产品,与高级宾馆、写字楼等现代城市建筑配套使用效果尤佳。
    本产品为分段组合式结构,可灵活组合成任意走向的管道和烟囱,每个部件的基本结构都由内筒和外筒组成,内外筒之间形成一个环形夹层,可填充绝热材料(硅酸铝纤维棉)用于保温隔热,保温层厚度25mm。一颗利用其空气夹层,用于绝热要求较低的场合。烟囱内层所用材质为304或316不锈钢壁厚0.8-1.2mm。派送介质最高温度可达760摄氏度,可耐压力为0.15MPa。

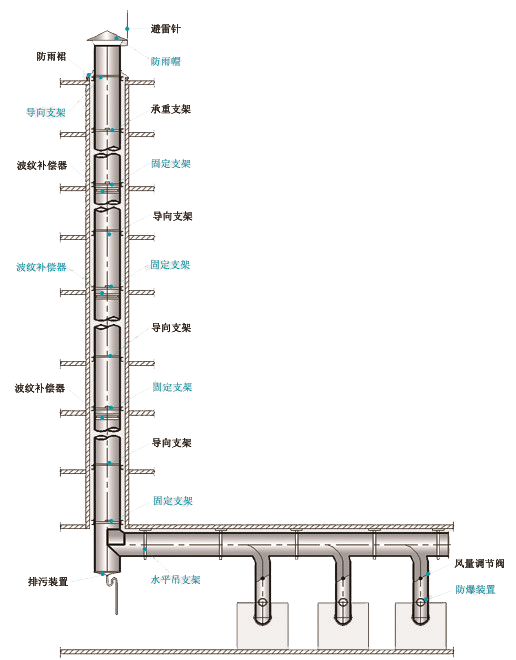

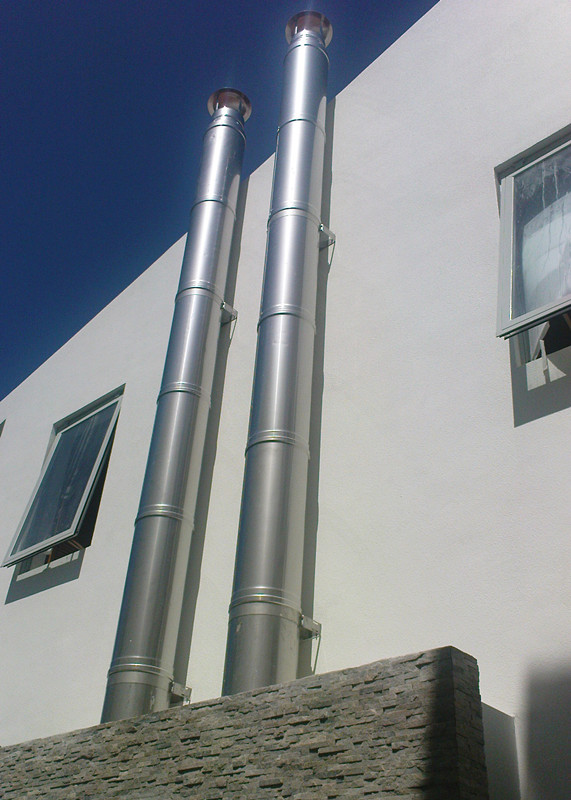

    安装时内、外筒分别连接,内筒为端部翻边法兰连接,外筒为端部环罩连接,设计独特的连接方式使得产品安装方便、快捷,无需任何焊接,与传统烟囱安装相比,可以极大地缩短工期,降低成本。该烟囱垂直安装时,通常为附墙直立方式,或拉线方式;水平走向是通过支吊架和建筑结合。 另外,根据用户需要,我公司亦可提供单层不锈钢烟囱和矩形双层不锈钢保温烟囱,免费现场测量。

不锈钢双层保温烟囱的选型

钢烟囱应符合下列要求:
1.钢烟囱应有足够的强度和刚度,烟囱壁厚要考虑一定量的腐蚀裕度,当烟囱高度为20~40m,直径为0.2~1.0m时,无内衬的筒体壁厚取4~10mm,有内衬的壁厚取8~18mm。
2.当烟囱高度和直径之比超过20时,必须设置可靠的牵引拉绳,拉绳沿圆周等弧度布置3~4根。
3.烟囱与基础连接部分一般制作锥形,支撑板厚度一般为20~40mm。
4.带内衬的钢烟囱,内衬可分段支承,每段长4~6m,内衬和筒体之间保持20~50mm的间隙,并应在顶部装防护环板将内衬盖住。
5.钢烟囱宜选用由专业厂加工制造的焊制不锈钢烟囱。

烟囱的安装:

1.烟囱部件在运输、吊装、存放过程中宜竖直放置,避免瞌碰、划伤。
2.出于安全考虑,在吊装烟囱部件时宜戴胶皮防滑手套。
3.在安装烟囱前,应保证内筒法兰面无变形、油污,而后涂以密封胶, 再将两片法兰相对合。
4.用V形卡箍卡紧法兰外圈并用螺钉拧紧。
5.在外筒凹槽处涂以密封胶后,用外环箍将两节外筒连接并拧紧螺钉。
注:应在两节烟囱的接口空隙处境充保温棉。

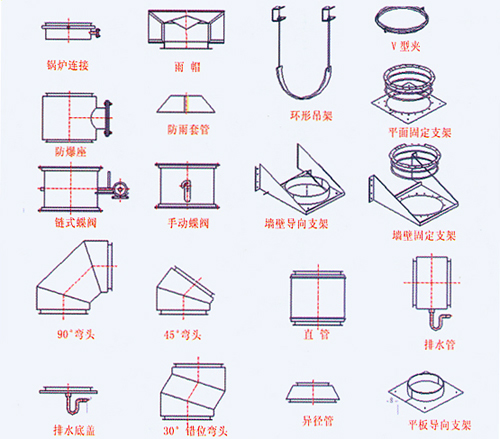

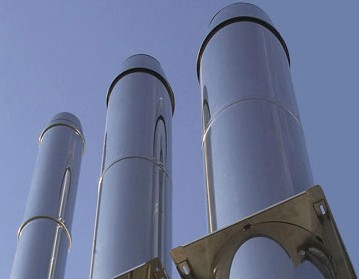

 双层保温不锈钢烟囱尺寸参数如下:



























































































直管

端部法兰用V型环箍连接

通径

直径A

通径

直径A

150

202

500

552

175

227

600

652

200

252

700

752

250

302

800

852

300

352

900

952

350

402

1000

1052

400

452

1100

1152

450

502

1200

1252



V型环箍

用于连接两个管件

通径

通径

150

175

175

250

300

350

400

450

500

600

700

800

900

1000

1100

1200







环罩

用于各管件接头的遮蔽



通径

直径A

通径

直径A

150

204

500

554

175

229

600

654

200

254

700

754

250

304

800

854

300

354

900

954

350

404

1000

1054

400

454

1100

1154

450

504

1200

1254



伸缩管

用于补偿由于温度变化

而引起的热膨胀位移

通径

通径

150

175

200

250

300

350

400

450

500

600

700

800

900

1000

1100

1200



长度调节管

用于调节某一固定管线的长度

通径

通径

150

175

200

250

300

350

400

450

500

600

700

800

900

1000

1100

1200



漏水斗

与三通、弯头管件连接,用于排水

通径

A

通径

A

150

204

500

554

175

229

600

654

200

254

700

754

250

304

800

854

300

354

900

954

350

404

1000

1054

400

454

1100

1154

450

504

1200

1254







90°三通

用于改变管路的走向。可根据用户需要制作异径三通。

通径

A

B

C

D

150

400

202

150

185

175

400

227

175

198

200

500

252

200

210

250

500

302

300

260

300

600

352

300

260

350

600

402

350

285

400

700

452

400

310

450

700

502

450

310

500

750

552

500

360

600

825

652

600

410

700

1000

752

700

460

800

1050

852

800

510

900

1150

952

900

560

1000

1250

1052

1000

610

1100

1350

1152

1100

660

1200

1500

1252

1200

710



90°弯头

用于改变管路的走向

通径

A

B

C

150

236

143

134

175

249

147

145

200

261

152

154

250

286

163

175

300

311

173

196

350

336

183

217

400

361

194

237

450

386

204

258

500

411

214

279

600

461

235

320

700

511

256

361

800

561

276

403

900

611

297

444

1000

661

318

486

1100

711

339

527

1200

761

360

568



45°弯头

用于改变管路的走向。可根据用户需要制作异径三通。

通径

A

B

C

D

150

142

201

485

343

175

147

227

502

355

200

152

215

519

367

250

163

231

557

394

300

173

245

591

418

350

183

259

625

442

400

194

274

662

468

450

204

288

696

492

500

214

303

731

517

600

235

332

802

567

700

256

362

873

617

800

277

391

800

668

900

297

420

1015

717

1000

318

450

1085

767

1100

339

479

1156

817



雨帽

用于防雨水

通径

A

B

150

260

71

175

305

85

200

346

94

250

430

121

300

520

146

350

650

167

400

735

193

450

820

217

500

905

243

600

1080

294

700

1255

345

800

1430

396

900

1605

447

1000

1780

498

1100

1955

549































































































































































































       支架



  墙壁固定支撑架和滑动支撑架

 固定支撑架用于烟囱的固定支撑。墙壁滑动支撑架用于烟囱的横向支撑,允许补偿管道热膨胀引起的位移。

通径

A

B

150

302

262

175

327

287

200

352

312

250

402

362

300

452

412

350

502

462

400

552

512

450

602

562





通径

A

B

500

652

612

600

752

712

700

854

804

800

954

904

900

1054

1004

1000

1154

1104

1100

1254

1204

1200

1354

1304





不锈钢烟囱的特点:

1、耐高温:根据一般锅炉烟气温度200℃左右和柴油发电机组480℃-680℃的高温,分别设置硅酸铝、超细玻璃棉等各种厚度的隔热材料,

确保烟囱外壁温度不超过50℃《烟囱设计规范》。
2、结构合理:烟囱的内外层之间采用特制的不锈钢预制连接件,定位准确,强度高。烟囱节与节之间采用轻型TFD法兰(U型卡)连接,

减轻烟囱的重量,节省了因传统法兰连接工艺所占据的宝贵建筑空间,提高建筑物的空间利用效率,符合狭窄井道的安装条件。
3、工艺先进:采用无焊丝的精密氩弧焊接技术,单面焊接双面成形,确保烟囱的使用寿命。
4、使用寿命长:设计使用寿命30-50年。
5、维护费用低:产品在正常工作寿命内无需维护。
6、安装方便:烟囱节在车间制作成型,现场组装,简化了安装程序,并且保证了烟囱的内胆、隔热层、外壳等诸多环节中的制作质量问题,确保工程质量。
7、一站式服务:烟囱附件齐全,整天供应,简化了采购流程。


不锈钢烟囱高度:

自然通风的锅炉,烟囱高度除应符合上述规定外,还应保证烟囱产生的抽力,能克服锅炉和烟道系统的总阻力。对于负压燃烧的炉膛,

还应保证在炉膛出口处有20~40Pa的负压。每米烟囱高度产生的烟气抽力参见表8.4.10-5。

表8.4.10-5烟囱每米高度产生的抽力(Pa)

烟囱内的烟气平均温度
(℃)

在相对湿度φ=70%,大气压力为0.1MPa下的空气比重

1.420

1.375

1.327

1.300

1.276

1.252

1.228

1.206

1.182

1.160

1.137

空气温度(℃)

-30

-20

-10

-5

0

+5

+10

+15

+20

+25

+30

140

5.65

5.15

4.70

4.42

4.15

3.91

3.68

3.45

3.20

3.00

2.77

160

5.97

5.50

5.02

4.75

4.51

4.27

4.03

3.81

3.57

3.35

3.12

180

6.31

5.85

5.37

5.10

4.86

4.62

4.38

4.16

3.92

3.70

3.47

200

6.65

6.20

5.72

5.45

5.21

4.97

4.73

4.51

4.27

4.05

3.82

220

6.98

6.50

6.02

5.75

5.51

5.27

5.03

4.81

4.57

4.35

4.12

240

7.28

6.78

6.30

6.03

5.79

5.55

5.31

5.09

4.85

4.63

4.40

260

7.55

7.05

6.57

6.30

6.06

5.82

5.58

5.36

5.12

4.90

4.67

280

7.80

7.28

6.80

6.53

6.29

6.05

5.81

5.59

5.35

5.13

4.90

300

8.00

7.51

7.03

6.76

6.52

6.28

6.05

5.82

5.58

5.36

5.13

320

8.20

7.72

7.4

6.97

6.73

6.49

6.25

6.03

5.79

5.57

5.34

锅炉烟囱直径与容量的对比

单台锅炉容量[t/h(MW)]

1(0.7)

1.5(1.05)

2(1.4)

3(2.1)

4(2.8)

5(3.5)

6(4.2)

烟囱出口直径(m)

0.25

0.30

0.35

0.45

0.5

0.55

0.60

单台锅炉容量[t/h(MW)]

8(5.6)

10(7.0)

12(8.4)

15(10.5)

18(12.6)

20(14)



烟囱出口直径(m)

0.70

0.80

0.85

0.90

0.95

1.00

附不锈钢烟囱标准

建筑安装分项工程工艺规范(第六分册)

DBJ/T01-51-2003

建筑安装工程资料管理规程

DBJ01-51-2003

建筑工程施工质量验收统一标准

GB50300-2001

烟囱设计规范

GB50051-2002

建筑物防雷设计规范

GB50057-94

锅炉烟囱高度规范

GB13271-2001
