    集、分水器是由分水器和集水器组合而成的水流量分配和会集装置。分水器是将一路进水通过一个容器分为几路输出的设备，而集水器则是将多路进水通过一个容器一路输出的设备。其管理若干的支路管道，分别包括回水支路和供水支路，其较大多为DN350-DN1500不等，用钢板制作，其需要安装压力表温度计。它一方面将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要，同时还要将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。其回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。

集分水器的功能与作用

集分水器由分水主管和集水主管组成，分水主管连接于管网系统的供水管，它的主要作用是将来自于管网系统热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间。热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。

分汽缸是锅炉的主要配套设备，用于把锅炉运行时所产生的蒸汽分配到各路管道中去，分汽缸系承压设备，属压力容器，其承压能力，容量应与配套锅炉相对应。分汽缸主要受压元件为：封头，壳体材料等。

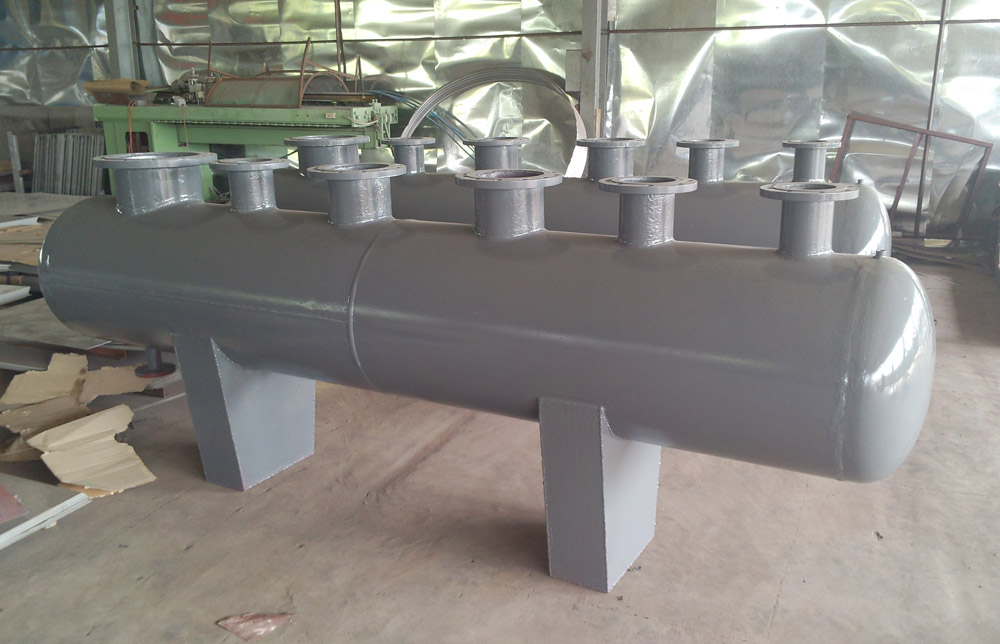

结构
分汽缸主要受压元件为：封头、壳体、法兰材料均为Q235-B、20#、16MnR，规格型号为ф159-ф1500，工作压力为1-2.5MPa，工作温度：0～400℃,工作介质：蒸汽、冷热水、压缩空气。特殊规格型号可根据用户要求另行安排设计。
特点
1、规范化生产，无论分气缸产品大小其环缝均采用自动焊焊接工艺，产品美观、安全可靠。 　
2、品种齐全，适用范围广，工作压力最高可达16Mpa。
3、产品质量保证。每台分气缸均按国家标准制造、检验与验收。分气缸出厂时由工厂检验合格后经当地质量技术监督局监检出厂。确保分气缸质量万无一失。分气缸检验合格证明图纸等。
4、用户有特殊要求时，可根据分气缸用户需要设计制造。

集分水器的应用

1、地板采暖系统的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。口径小，多位DN25-DN40之间。
2、空调水系统，或其它的工业水系统中的，同样管理若干的支路管道，分别包括回水支路和供水支路，但其较大多位DN350-DN1500不等，用钢板制作，属于压力容器类专业制造公司，其需要安装压力表温度计，自动排气阀，安全阀，放空阀等，2个容器之间需要安装压力调节阀，且需要有自动旁通管路辅助。
3、自来水供水系统，分水器的使用有效的避免了自来水管理方面的漏洞，集中安装、管理水表，并且配合单管多路使用降低了管材采购成本，而且极大的降低了施工时间，提高了效率。自来水分水器通过异径直接连接于铝塑主管道，在水表池（水表房）中集中安装水表，做到一户一表，户外安装、户外查看。目前全国各地户表改造正在大范围进行中。


集分水器的分类

功能和结构上来看，集分水器分为三种类型：基本型，标准型和功能型。
基本型：由分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀，同时分集水干管上分别装有手动排气阀。基本型分水器不具备流量调节功能。
标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。将两干管上的手动排气阀由自动排气阀取代。标准型分集水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。
    功能型：功能性分集水器除具备标准型分集水器的所有功能外，同时还具有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热能计量功能、室内分区温度自动控制功能、无线及远程遥控功能。


集分水器的材料选用

    为了防止锈蚀，集分水器一般采用耐腐蚀的金属或合成材料制成。常用的材料有碳钢和不锈钢。分集水器由筒体、封头、接管及附件（补强圈、法兰）组成。分集水器（含连接件等）的内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷。
    集分水器是水路系统中用于连接多路水管，供回水的集分水装置，一般集水器、分水器在整体水路系统中配套成一组。
    集分水器材质：材质一般按水路系统用途特性与压力要求分为：
1、用于中央空调水路系统一般由优质碳素钢Q235B或低合金钢Q345R碳钢板卷制，或无缝钢铁管制作而成（具体按水路系统压力而定），能承受一定压力，外表面做防腐和保温处理。
2、用于卫生热水水路系统，为防止卫生热水有锈水出现，危害人身健康，故材质一般用碳钢经过热镀锌处理或不锈钢SUS304材质。

集分水器的安装注意事项

1、集分水器应在开始铺设加热管之前进行安装。当水平安装时，一般宜将水分器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面应不小于300mm.当垂直安装时，分、集水器在下端距地面应不小于150mm。
2、位置宜设在便于控制、维修、且有排水管道处、如厕所、厨房等处。不宜设于卧室、起居室、更不宜设于贮藏间内、橱柜内、也可设在室内管道井内。
3、对于半越层的房间，分、集水器应设在高点或高、低区分别设置；对于全越（复式）结构，则应设在上、下层对应的统一干管上。

集分水器在系统中的示意图

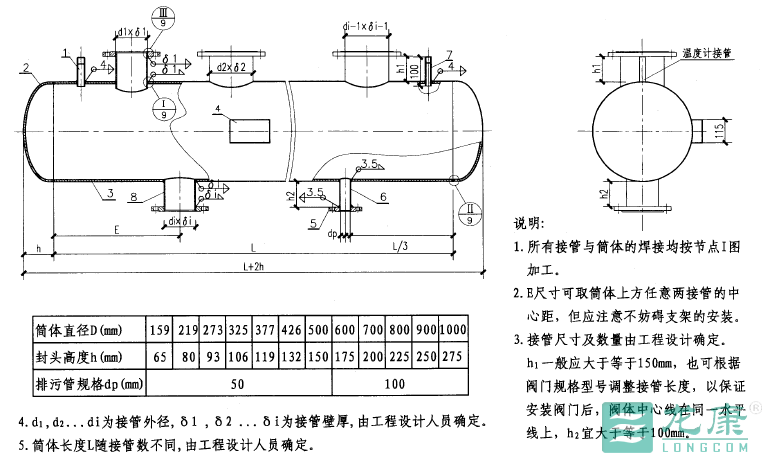

集分水器结构尺寸图

集分水器选用表

 1、分流速度为0.1m/s


工作温度（℃） 筒体直径  D（mm)
159 219 273 325 377 426 500 600 700 800 900 1000
热水量       （t/h)
0 6.40 12.30 19.70 27.69 37.59 48.19 70.59 101.68 138.37 180.76 228.75 282.44
5 6.40 12.30 19.70 27.70 37.60 48.20 70.60 101.70 138.40 180.80 228.80 282.50
10 6.40 12.30 19.69 27.69 37.59 48.19 70.58 101.67 138.36 180.75 228.73 282.42
20 6.39 12.28 19.66 27.65 37.53 48.11 70.47 101.52 138.15 180.47 228.39 281.99
30 6.37 12.25 19.62 27.58 37.44 47.99 70.30 101.62 137.80 180.02 227.82 281.29
40 6.35 12.20 19.55 27.48 37.31 47.82 70.05 100.91 137.32 179.39 227.02 280.30
50 6.32 12.15 19.47 27.37 37.15 47.63 69.76 100.49 136.75 178.65 226.08 279.14
60 6.29 12.09 19.37 27.23 36.97 47.39 69.41 99.99 136.07 177.76 224.96 277.75
70 6.26 12.03 19.26 27.09 36.77 47.13 69.03 99.44 135.33 176.79 223.72 276.23
80 6.22 11.95 19.14 29.92 36.54 46.84 68.61 98.83 134.50 175.70 222.35 274.53
90 6.18 11.87 19.02 26.74 36.30 46.53 68.15 98.17 133.60 174.53 220.86 272.70
95 6.16 11.83 18.95 26.64 36.17 46.36 67.91 97.83 133.13 173.91 220.08 271.74
100 6.13 11.79 18.88 26.55 36.04 46.19 67.66 97.47 132.64 173.28 219.28 270.75
110 6.09 11.70 18.73 26.34 35.76 45.84 67.14 96.72 131.62 171.94 217.59 268.66
120 6.04 11.60 15.58 26.12 35.46 45.46 66.58 95.91 130.53 170.51 215.78 266.43
130 5.98 11.50 18.42 25.89 35.15 45.06 66.00 95.07 129.38 169.01 213.88 264.08
140 5.93 11.39 18.24 25.65 34.82 44.64 65.38 94.18 128.17 167.44 211.89 261.62
150 5.87 11.28 18.06 25.40 34.48 44.20 64.74 93.28 126.91 165.79 209.81 259.05

2、分流速度0.3m/s



工作温度（℃） 筒体直径  D（mm)
159 219 273 325 377 426 500 600 700 800 900 1000
热水量       （t/h)
0 19.00 36.99 57.99 82.98 112.98 144.97 211.96 304.94 414.92 541.89 682.86 846.83
5 19.00 37.00 58.00 83.00 113.00 145.00 212.00 305.00 415.00 542.00 686.00 847.00
10 18.99 36.99 57.98 82.98 112.97 14.96 211.94 304.91 414.88 541.84 685.79 846.75
20 18.97 36.93 57.90 82.85 112.80 144.74 211.62 304.45 414.25 541.02 684.77 845.48
30 18.92 36.84 57.75 82.64 112.51 144.38 211.09 303.69 413.22 539.67 683.05 843.36
40 18.85 36.71 57.55 82.35 112.12 143.87 210.35 302.62 411.76 537.77 680.65 840.39
50 18.77 36.56 57.31 82.01 111.66 143.27 209.48 301.37 410.06 535.55 677.84 836.92
60 18.68 36.38 57.03 81.61 111.10 142.56 208.44 299.38 408.03 532.89 674.48 832.77
70 18.58 36.18 56.71 81.16 110.49 141.78 207.29 298.23 406.79 529.97 670.77 828.20
80 18.46 35.96 56.36 80.66 109.81 140.91 206.02 296.40 403.30 526.72 666.65 823.11
90 18.34 35.72 55.99 80.12 109.08 139.97 204.64 294.42 400.60 523.19 662.20 817.61
95 18.28 35.59 55.79 79.84 108.69 139.48 203.92 293.38 399.19 521.35 659.86 814.73
100 18.21 35.46 55.59 79.55 108.30 138.97 203.18 292.31 397.74 519.45 657.46 811.76
110 18.07 35.19 55.16 78.93 107.46 137.90 201.61 290.06 394.67 515.44 652.39 805.50
120 17.92 34.89 54.70 78.28 106.57 136.75 199.94 287.65 391.39 511.16 646.97 798.81
130 17.76 34.59 54.22 77.59 105.63 135.55 198.18 285.11 387.94 506.66 641.27 791.78
140 17.60 34.27 53.71 76.87 104.65 134.28 196.33 282.46 384.33 501.95 635.20 784.41
150 17.42 33.93 53.19 76.11 103.62 132.97 194.40 279.69 380.56 497.01 629.06 776.70

3、分流速度0.5m/s



工作温度（℃） 筒体直径  D（mm)
159 219 273 325 377 426 500 600 700 800 900 1000
热水量       （t/h)
0 31.99 61.99 95.98 137.97 187.96 240.95 352.93 507.90 691.86 903.82 1143.77 1411.72
5 32.00 62.00 96.00 138.00 188.00 241.00 353.00 508.00 692.00 904.00 1144.00 1412.00
10 31.99 61.98 95.97 137.96 187.94 240.93 352.89 507.85 691.79 903.73 1143.66 1411.58
20 31.94 61.89 95.83 137.75 187.66 240.57 352.36 507.09 690.75 902.37 1141.94 1409.46
30 31.86 31.73 95.59 137.41 187.19 239.96 351.48 505.82 689.02 900.11 1139.08 1405.93
40 91.75 61.52 95.25 136.92 186.53 239.12 350.25 504.04 686.60 896.95



集分水器筒体及封头壁厚选用表


筒体及封头壁厚（mm)(表1）:
材质 20
序号 筒体直径D 0.25MPa 0.6MPa 0.8MPa 1.0MPa 1.2MPa 1.6MPa 2.0MPa 2.5MPa
1 159 4 4 4 4 4 4 4 4
2 219 5 5 5 5 5 5 5 5
3 273 6 6 6 6 6 6 6 8
4 325 6 6 6 6 6 6 6 8
5 377 6 6 6 6 6 6 8 8
6 426 6 6 6 6 6 8 8 10
筒体及封头壁厚（mm)(表2）:
材质 Q235B 20R
序号 筒体直径D 0.25MPa 0.6MPa 0.8MPa 1.0MPa 1.2MPa 1.6MPa 2.0MPa 2.5MPa
7 500 6 6 6 6 8 8 10 10
8 600 6 6 6 8 8 8 10 12
9 700 6 6 8 8 8 10 10 12
10 800 6 6 8 8 10 10 12 14
11 900 6 6 8 10 10 12 12 14
12 1000 6 8 8 10 10 12 14 16

空调集分水器的选型

      一般在两路供应的空调系统中，都设置有集分水器，用来实现系统内水的流量分配和循环。在选择集分水器的型号时，通常考虑的标准是集分水器的筒体直径和长度，那么选型也应按照这两方面考虑。　　
通常，集分水器的主筒体直径应按总流量通过时的断面流速（0.5-1.0m/s）初选，并应大于最大接管开口直径的2倍；
集分水器的主筒体长度应根据系统分集水管的数量来制订且每两个支管之间间距应为120mm（外径间距）。
集分水器直径D的详细确定方法：　　.
1、按断面流速确定直径D：分汽缸按断面流速8-12m/s计算；分水器和集水器按断面流速0.3~0.7m/s计算。　　
2、按经验公式估算来确定直径D：D=（1.5-3）DMAX（DMAX支管最大直径）。　　
备注：　　
1、集分水器之间加电动压差旁通阀和旁通管（管径一般取DN50）。　　
2、集水器的回水管上应设温度计。

集分水器订货说明

      分集水器是由分水器和集水器组合而成的水流量分配和会集装置。
       分水器是将一路进水通过一个容器分为几路输出的设备，而集水器则是将多路进水通过一个容器一路输出的设备。其管理若干的支路管道，分别包括回水支路和供水支路，其较大多为DN350-DN1500不等，用钢板制作，属于压力容器类专业制造，其需要安装压力表温度计。它一方面将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要，同时还要将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。其回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。
       广州龙康机电设备有限公司可以按照客户需求定制各种分、集水器。 分集水器订货说明：订货时请注明产品名称、工称通径、压力等级、过滤精度、材质、法兰标准操作压力等详细参数，以上产品尺寸为常规通用型，如需其他规格尺寸，敬请来电说明。

空调集分水器的定义

      中央空调集分水器在低温热水地面辐射供暖系统中的作用，是由分水器和集水器组合而成的水流量分配和汇集装置。通常在地面供暖区域中，需要将大面积细分成小区块控制，或是一套住宅中，有多个功能房间，需要分别控制。同时，地暖系统受水力特征影响，地暖盘管限制在一定的长度内。这就需要将同一地面供暖区域或同一套住宅的各供暖房间分成多个环路，而每个环路又分别需要进行关断或流量调节。分、集水器在低温热水地面辐射供暖系统中就起着这样的作用。它一方面将供暖主干管的水按建筑供暖需要进行流量分配，保证各区域分支环路的流量满足供暖负荷需要。同时，还要将各分支回路的水流汇集，并输入供暖回水主干管中，实现循环运行。
      另一方面，由于建筑各功能区域（房间）需要按需供热。为便于调节控制，分水器和集水器各分支环路配置了阀门，阀门承担流量分配和调节任务。地暖结构系统为暗埋式供暖末端，其大部分结构都埋在混凝土结构层里，只有分集水器露出在外面。
      广州龙康机电设备有限公司是一家专业建筑容器生产厂家，竭诚为你提供优质产品与服务，欢迎来电垂询！

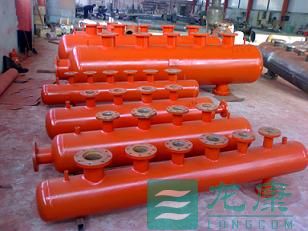

龙康集分水器

      分集水器/分水器/集水器/分汽缸分水器、集水器：材料为碳钢，广泛用于锅炉、中央空调、工业循环冷却水系统分集水器、热水系统等。特殊分集水器规格型号可根据用户要求另行安排设计。 分汽缸锅炉分汽缸是锅炉的主要配套设备，用于把锅炉运行时所产生的蒸汽分配到各路管道中去，分汽缸系承压设备， 属压力容器，其承压能力，容量应与配套锅炉相对应。分汽缸主要受压元件为：封头，规格型号为ф200-ф1200，分集水器工作压力为0.6-1.6MPa，特殊规格型号可根据用户要求另行安排设计。广州龙康机电设备有限公司可根据客户需求专业供应分集水器、储罐、承压罐等设备。

集分水器特点与技术关键

1、严格按照国家建筑标准设计图集《05K232分集水器、分汽缸》及《GB150.1-4——2011压力容器》设计、制造、检验，出厂资料完整、规范。（特别提示：按国家质量监督检验检疫总局2009年颁布的《固定式压力容器安全技术监察规程》（TSG R0004-2009）第一章第3条第三款之规定，由于此集分水器设备内部介质是不高于标准沸点的水或≤90℃热水。因此设备压力容器类别属：类外压力容器，所以此集、分水器设备生产制造无须监督检验及压力容器产品监检证书，设备使用无须报监登记与定检。）同时符合公共建筑节能设计标准《GB50189-2005》的要求。
2、各分路支管管法兰严格按化工部《HG20592-97钢制管法兰》配制，法兰强度高、接触面积大从而彻底杜绝与阀门接触面的泄露，同时请用户订货时提供分路支管所配阀门压力等级，确保法兰与对应阀门的匹配。
3、设备生产、制作、检验中严格执行相应标准、规范的要求，设备所有焊缝接口均打磨光滑，出厂前严格做好水压试验，确保产品使用过程中无泄露。
4、设备根据用户提供详细工程用图或水路系统图，广州龙康机电设备有限公司设计人员优化设计集分水器尺寸，同时在订货前请需方或终端用户方相关设计人员或工程技术人员书面确认。
